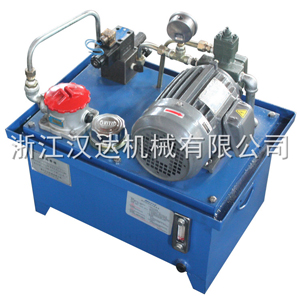

浙江漢達承接小型液壓泵站、微型液壓站的設計加工，質量保證，價格實惠。同時生產液壓缸和液壓閥。可根據客戶的生產要求、設計定做各種控制功能的液壓系統。以高性價比、短交貨期的優勢，產品銷往全國各地。

1，各種非標液壓系統
2，可應用于機床、冶金、橡塑行業各種工程液壓系統
     a、低噪音：施工細致、品質精確、噪音低；
     b、低能源：油路設計合理；
     c、省空間：泵與電機直接結合、節省空間；
     d、機種豐富：油路多種組合、機種豐富；
     e、標準油路、控制回油、保養維修容易；
     f、特殊機種能隨客戶需求調整、接受訂制。

液壓泵站型號選擇

YZL160E-D2.2G
YZ-液壓泵站
L-結構型式：L=設置立式、W=上置臥式、B=旁臥式
160-油箱容積（升）
E-壓力等級：無標記=6.3MPA；E=16MPA；F=21MPA ；H=31.5MPA
D-油泵類型：D=單級葉片泵；S=雙級葉片泵，B=變量葉片泵，C=齒輪泵，Z=柱塞泵
2.2-電動機功率（前瓦）
G-回路連接形式：無標記=集成塊式；G=板式元件管路連接

主要技術參數：油箱的有效儲油量及電機功率。
油箱容積共有以下18種規格（單位：升）：
25 40 63 100 160 250 400 630 800 1000 1250 1600 2000 2500 3200 4000 5000 6300
液壓泵站可根據用戶要求及依據工況使用條件做到：
1、按系統配置集成塊
2、可設置冷卻器、加熱器、蓄能器
3、可設置電氣控制裝置

外形尺寸

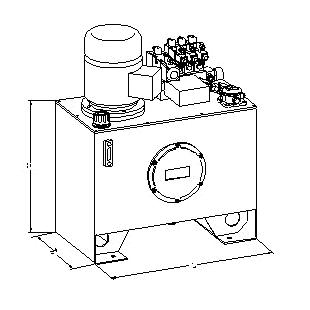

YZL上置立式液壓泵站外形尺寸圖

油箱總高度尺寸按集成塊多少或電機而定。

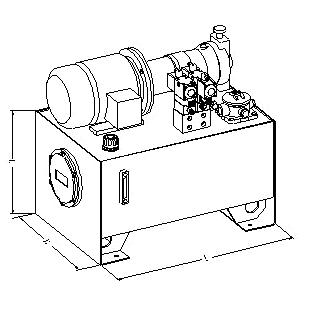

YZW上置臥式液壓泵站外形尺寸圖

油箱總高度尺寸按集成塊多少或電機而定。

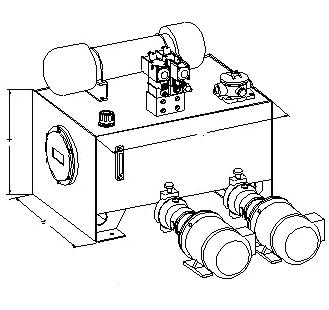

YZB旁臥式液壓泵站外形尺寸圖

油箱總高度尺寸按集成塊多少或電機而定。

常見問題

1，液壓泵站用油及工作條件
    推薦采用32＃和46＃抗磨液壓油。最適宜的油溫為30～55℃，當油溫低于15℃或大于60℃時禁止運行，為調節油溫可事先加熱或冷卻。液壓油一般使用1～6個月應更換一次，并清洗油箱，去除污垢塵埃。液壓傳動最忌諱油液變臟變質，否則塵埃糊在吸油過濾器上，產生噪音加劇，使油泵壽命降低，所以要經常保持油液潔凈。
2，外接控制線引入及閥控制電壓
    外接電氣控制線由電氣盒引入，請?zhí)貏e注意電機轉向應與油泵上所標識的箭頭方向一致。電磁閥的控制電壓：交流電磁鐵一般為～220V，直流電磁鐵為24V，控制電壓必須與電磁鐵標牌所示的相一致。對于帶記憶元件的電磁閥應短時通電。
3，油泵電機的啟動
    液壓泵站的油泵電機啟動與其它機械一樣，要求空載（卸荷）啟動，待短暫運行后，再行加載工作，一般情況下，工作過程中不宜頻繁啟、閉電機。在低溫啟動時，需調整溢流閥為1/2的額定壓力，再反復點動電機，使溢流閥全溢流，給液壓油加溫，待溫度升高至20℃左右，再投入正常運行。（有加熱器的可直接加熱升溫）
4，一般配機調整順序
（1）將液壓泵站擦拭清理干凈后安裝，用地腳螺釘固定（小容量液壓泵站可直接放在地板上），調平清洗后注油。
（2）參照液壓原理和液壓管路圖鋪設管路。
（3）參照電氣原理圖引入電氣控制線。
（4）將全部壓力閥調節手柄放松（一般為逆時針旋轉），點動電機，檢查轉向，確保轉向正確。
（5）啟動電機，對于定量泵系統需調節溢流閥，對于變量泵先調節流量再調節溢流閥至系統使用壓力，注意消除外接管路漏油。
（6）依次調整壓力閥、流量閥到規定狀態，手動電磁換向閥，檢查執行機構動作是否正確。
（7）用電氣調試循環，檢查主機動作是否正常。
（8）調試電氣、液壓擋鐵至規定位置，確保行程發信。
（9）用電氣調試循環，調節流量閥，保證運動速度，完成規定循環。
（10）用電氣半自動循環，連續運行半小時，確認無誤，力量、速度滿足要求，即可投入半自動或自動循環正常工作。

包裝清單

1，產品  2，出庫單：客戶按出庫單來清點貨物，如果貨物與出庫單有不符之處，請于收貨當日聯系我司。
